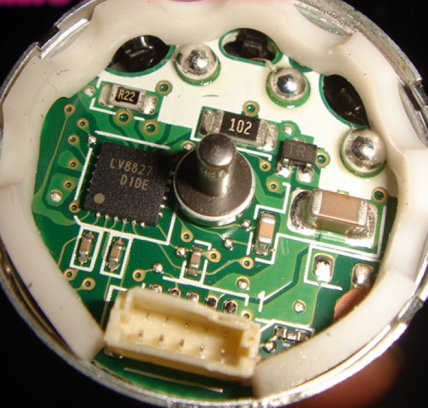

M8829三相无刷电机驱动 完全替代日本三洋LV8827&LV8829

描述

M8829 为一款三相无刷电机的驱动芯片，最高工作电压可达 35V，最大驱动电流 1.5A。
芯片采用 PWM 脉冲驱动的方式来减少输出功耗，通过调节外部信号的占空比来调节电机的转速；芯片内置锁存型保护电路，可以在电机正常运转但 HALL 信号输入异常时起到保护芯片的作用。

主要特点

 Imax=1.5Ａ
 低输出阻抗上臂桥 0.6Ω，下臂桥 0.5Ω
 使用直接 PWM 输入进行速度控制和同步整流
 1-HALL FG 输出
 锁存型 CSD 保护电路
 正、反转工作模式，可切换
 stop 模式下的节电功能
 过温、过流保护以及低电压保护
 5V 稳压输出
 STAR/STOP 电路（当电机关闭时进入 “急刹车（shortbrake）”）

封装形式 QFN24

应用
 激光打印器
 复印机
 专用打印机
 大型家电
 监控摄像头
