功能概述

MS90C104 芯片能够将 5 通道的低压差分信号（LVDS）转换成 35bit 的 TTL 数据。

时钟通道经过锁相之后与数据通道并行输出。在时钟频率为 175MHz 时，30bit 的 RGB 数据、3bit 的 LCD 时序数据和 2bit 的控制数据以 1225Mbps 的速率在每个 LVDS 数据通道中传输。输入 时钟频率为 175MHz 时，数据的传输速率为 765.6Mbytes/sec。此款芯片是解决高带宽、高速TTL信号层面的电磁干扰和电缆长度问题的理想产品。

   特点

频率范围：8-175MHz 时钟信号

较少的总线减少了连线尺寸和费用

供电电源 3.3V

低功耗模式

支持 VGA、SVGA、XGA、SXGA

6.125Gbps 数据吞吐量

765.6Megabytes/sec 带宽

减小 LVDS 摆幅来减小电磁干扰（300mV LVDS 摆幅）

PLL 不需要外部结构

遵循 TIA/EIA-644 LVDS 标准

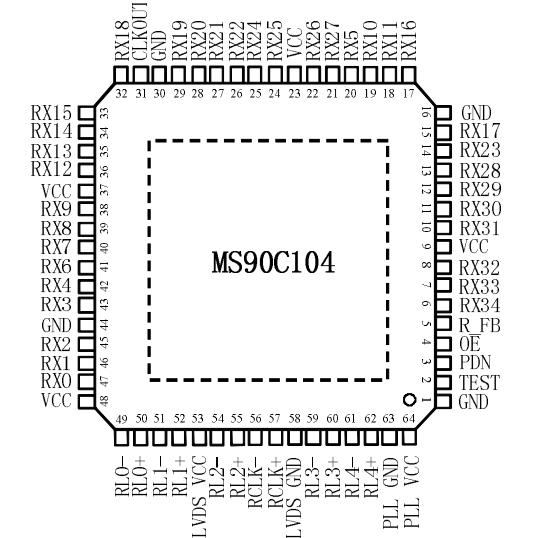

封装：TQFP64
